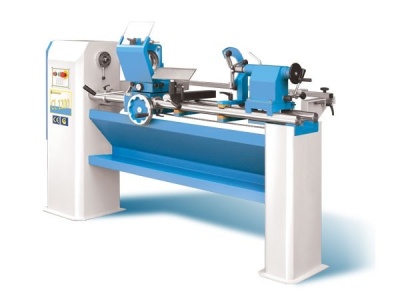

Токарный станок с ручной подачей Nikmann CL1200M
86 000.00 MDL

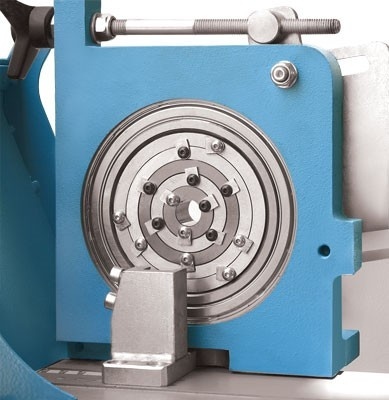

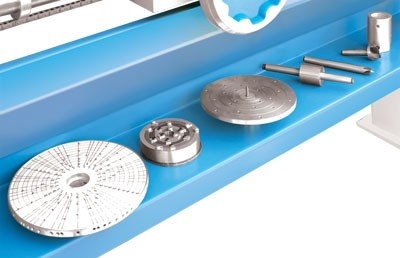

Сваренный из стальных листов корпус и хромированные круглые направляющие. Задняя бабка с ведущий центр. Продольный и поперечный суппорт. Приспособление для копирование по шаблоном. Станок снабжен со следующие принадлежности : подвижной люнет, неподвижной люнет, патрон ø 16, дорник МК2 для патрона ø 16, центр крутящий ø 20, центр крутящий ø 40, центр крутящий зазубренный ø 20, центр крутящий зазубренный ø 40, втулка ведущая конусная ø 40, универсальный диск ø 200, копировальный нож 16х16, ручная ножовая опора, предохранительный экран, рычаг вспомогательный, рычаг для выбивания, фрезо- делительная приставка.
|
СТАНДАРТНОЕ ВЫПОЛЬНЕНИЕ |
CL 1200M |
|
|
|
|
Максимальная длина обрабатываемой детали |
1200 |
|
Высота центров |
1100 |
|
Высота центров над направляющими |
215 |
|
Максимальный обрабатываемый диаметр |
|
|
— над направляющими |
Ø450 |
|
— над суппортом |
Ø215 |
|
— при копировании |
Ø215 |
|

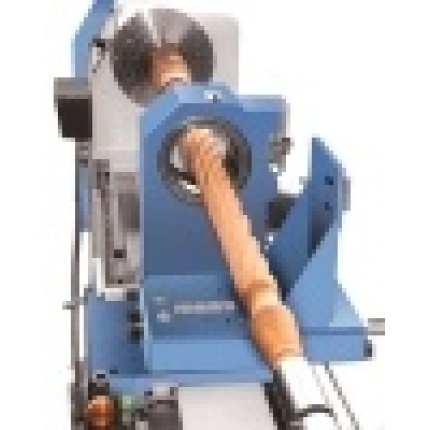

Копировальное устройство |
|
|
— глубина копирования, макс. |
60 |
|
— длинна копирования, макс. |
1200 |
|
Эталонная деталь : |
|
|
— диаметр, макс. |
Ø150 |
|
— длинна, макс. |
1200 |
|
Передний край шпинделя |
|
|
— внешняя резьба |
M33x3.5 |
|
— отверстие |
Ø14.9 / MK2 |
|
Задняя бабка |
|
|
— ход пиноли |
140 |
|
— конус пиноли |
MK2 |
|
Обороты шпинделя |
500 / 1000 / 2000 / 2800 |
|
Мощность двигателя |
1.1 (1.5) |
|
Механизированная подача |
|
|
— скорость, m/min |
— |
|
— мощность двигателя, kW (HP) |
— |
|
Габаритные размеры: |
|
|
Длинна |
2105 |
|
Высота |
1225 |
|
Ширина |
1000 |
|
Необходимая площадь |
2500 / 1800 |
|
Вес, нетто |
395 |
|
СПЕЦЗАКАЗ |
|
|
|
Подвижный люнет со стружкособирателем |
